セパレータ「マイコンボード」
RX マイコンボード　＜RX63N＞
MP-RX63N-01

矢印カタログ閲覧
矢印評価ボードとの組み合わせ

RX63N搭載マイコンボード　 　　 　　 　　 　　 　　 　　 　　RoHS対応
MP-RX63N-01　 　価格(open price)
  • MP-RX63N-01は、ルネサス製マイクロコンピュータ「RX63N」(32bit CISCマイコン)を搭載し、IOポートをマルチ電圧I/F可能とした、汎用小型マイコンボードです。
  • サンプルプログラム提供。(無償)
  • IoT機器開発に必要なRTOS(NORTi)を組み込んだサンプルにて評価済み。

※拡張コネクタ（CN2～4：ピンタイプ）は実装済み。

＞ 製品詳細
RX マイコンボード　＜RX63N + FPGA＞
MP-RX63N/FPGA-01

矢印カタログ閲覧
矢印評価ボードとの組み合わせ

RX63N + FPGA搭載マイコンボード 　 　 　 　 　 　 　 　 　 　RoHS対応
MP-RX63N/FPGA-01　 　価格(open price)
  • MP-RX63N/FPGA-01は、ルネサス製マイクロコンピュータ「RX63N」とアルテラ製FPGA「Cyclone® IV」を搭載した、汎用小型マイコン＋FPGAボードです。
  • MCUはサンプルプログラム提供。(無償)
  • FPGAはサンプルI/Oロジック(Verilog-HDL/VHDL)を提供。(無償)
  • IoT機器開発に必要なRTOS(NORTi)を組み込んだサンプルにて評価済み。

※拡張コネクタは付属しておりません。（オプション別売）

＞ 製品詳細
RX マイコンボード　＜RX63N + CPLD＞
MP-RX63N/CPLD-01

矢印カタログ閲覧
矢印評価ボードとの組み合わせ

RX63N + CPLD搭載マイコンボード 　 　 　 　 　 　 　 　 　 　RoHS対応
MP-RX63N/CPLD-01　 　価格(open price)
  • MP-RX63N/CPLD-01は、ルネサス製マイクロコンピュータ「RX63N」とアルテラ製CPLD「MAX® V」を搭載した、汎用小型マイコン＋CPLDボードです。
  • MCUはサンプルプログラム提供。（無償）
  • CPLDはサンプルI/Oロジック(Verilog-HDL/VHDL)を提供。（無償）
  • IoT機器開発に必要なRTOS(NORTi)を組み込んだサンプルにて評価済み。

※拡張コネクタは付属しておりません。（オプション別売）

＞ 製品詳細
セパレータ「評価ボード」
RZ・RX 評価ボード　＜RZ/A1H・RX63N搭載マイコンボード用＞
EV-RX/RZ-01

矢印マイコンボードとの組み合わせ図

RZ/A1H・RX63N搭載マイコンボード用　評価ボード 　 　 　 　 　RoHS対応
EV-RX/RZ-01　価格(open price)
  • EV-RX/RZ-01は、当社製マイコンボードの評価用ボードです。
  • Ethernet/USB/RS-232C/CAN インターフェースを搭載しています。
  • ユニバーサルパターンを配置しておりさまざまなデイバスの評価を可能としています。

※拡張コネクタ（JZ2～6：ソケットタイプ、JX2～4：ソケットタイプ）は実装済み。

＞ 製品詳細
set-product-tag
名　称 必要なオプション品（※1）
＜RX63N＞
［型番：MP-RX63N-01］		 ・コネクタ変換ボード　［型番：CNV-RX63N-01］
＜RX63N+FPGA＞
［型番：MP-RX63N/FPGA-01］		 ・コネクタセット　　　［型番：CNP-RX63N/FPGA］
＜RX63N+CPLD＞
［型番：MP-RX63N/CPLD-01］		 ・コネクタセット　　　［型番：CNP-RX63N/CPLD］

（※１）セット品には付属しております。

set-product-tag
型　番 セット内容 価格
（税込）
＜RX63N＞
SET1-RX63N-01
SET1-RX63N-01
・マイコンボード［型番：MP-RX63N-01］＜1枚＞
・コネクタ変換ボード［型番：CNV-RX63N-01］＜1枚＞
・評価ボード［型番：EV-RX/RZ-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET1-RX63N-01
・評価ボードセット［型番：SET1-RX63N-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
＜RX63N＋FPGA＞
SET1-RX63N/FPGA-01
SET1-RX63N/FPGA-01
・マイコンボード［型番：MP-RX63N/FPGA-01］＜1枚＞
・コネクタセット［型番：CNP-RX63N/FPGA］＜1セット＞
　（マイコンボードに実装済み）
・評価ボード［型番：EV-RX/RZ-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET1-RX63N/FPGA-01
・評価ボードセット［型番：SET1-RX63N/FPGA-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
＜RX63N＋CPLD＞
SET1-RX63N/CPLD-01
SET1-RX63N/CPLD-01
・マイコンボード［型番：MP-RX63N/CPLD-01］＜1枚＞
・コネクタセット［型番：CNP-RX63N/CPLD］＜1セット＞
　（マイコンボードに実装済み）
・評価ボード［型番：EV-RX/RZ-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET1-RX63N/CPLD-01
・評価ボードセット［型番：SET1-RX63N/CPLD-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
RX 評価ボード　＜RX63N搭載マイコンボード用＞
EV-RX-01

矢印マイコンボードとの組み合わせ図

RX63N搭載マイコンボード用　評価ボード　 　　 　　 　　 　 　RoHS対応
EV-RX-01　価格(open price)
  • EV-RX-01は、当社製マイコンボードの評価用ボードです。
  • Ethernet/USB/RS-232C/CAN/モノクログラフィック液晶/キャラクタ液晶/DCモータ/ユニバーサルパターンを搭載しています。

※拡張コネクタ（JCN2～４：ソケットタイプ）は実装済み。

＞ 製品詳細
set-product-tag
名　称 必要なオプション品（※1）
＜RX63N＞
［型番：MP-RX63N-01］		 ・コネクタ変換ボード　［型番：CNV-RX63N-01］
＜RX63N+FPGA＞
［型番：MP-RX63N/FPGA-01］		 ・コネクタセット　　　［型番：CNP-RX63N_FPGA］
＜RX63N+CPLD＞
［型番：MP-RX63N/CPLD-01］		 ・コネクタセット　　　［型番：CNP-RX63N_CPLD］

（※１）セット品には付属しております。

set-product-tag
型　番 セット内容 価格
（税込）
＜RX63N＞
SET3-RX63N-01
SET3-RX63N-01
・マイコンボード［型番：MP-RX63N-01］＜1枚＞
・コネクタ変換ボード［型番：CNV-RX63N-01］＜1枚＞
・評価ボード［型番：EV-RX-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・電源ケーブル（12V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET3-RX63N-01
・評価ボードセット［型番：SET3-RX63N-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
＜RX63N＋FPGA＞
SET3-RX63N/FPGA-01
SET3-RX63N/FPGA-01
・マイコンボード［型番：MP-RX63N/FPGA-01］＜1枚＞
・コネクタセット［型番：CNP-RX63N/FPGA］＜1セット＞
　（マイコンボードに実装済み）
・評価ボード［型番：EV-RX-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・電源ケーブル（12V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET3-RX63N/FPGA-01
・評価ボードセット［型番：SET3-RX63N/FPGA-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
＜RX63N＋CPLD＞
SET3-RX63N/CPLD-01
SET3-RX63N/CPLD-01
・マイコンボード［型番：MP-RX63N/CPLD-01］＜1枚＞
・コネクタセット［型番：CNP-RX63N/CPLD］＜1セット＞
　（マイコンボードに実装済み）
・評価ボード［型番：EV-RX-01］＜1枚＞
・CD-ROM＜2枚＞
　　マイコンボード用（1枚）
　　評価ボード用（1枚）
・電源ケーブル（5V用）＜1本＞
・電源ケーブル（12V用）＜1本＞
・マイコンボード用電源コネクタ（2ピン）＜1個＞
(open price)
【NORTi バンドル版セット品】
NPR-SET3-RX63N/CPLD-01
・評価ボードセット［型番：SET3-RX63N/CPLD-01］＜1セット＞
・NORTi Professional
　(RX600/RXC）バンドル版		［型番：NPR-HRX-AON］＜1個＞
(open price)
コネクタ変換ボード　＜評価ボード用＞
CNV-RX63N-01
評価ボード用　コネクタ変換ボード（MP-RX63N-01 用） 　　　 　RoHS対応
CNV-RX63N-01　 　価格(open price)
  • RX63N搭載マイコンボードを評価ボードへ接続するためのコネクタ変換ボードです。

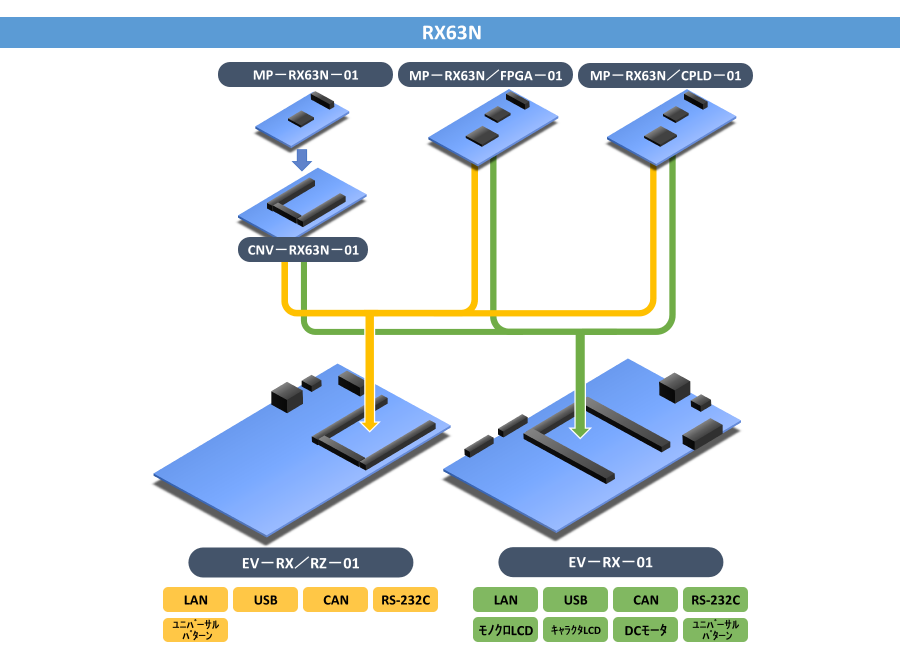

Board Combination Pattern Title Board Combination Pattern
セパレータ「オプション品」
マイコンボード用オプション品
名　称 型　番 セット内容 価格
（税込）
＜RX63N+FPGA＞
コネクタセット（*1）
（ピンタイプ）		 CNP-RX63N/FPGA ・［HIF3H-60PB-2.54DSA］（ヒロセ）６０ピン×２個
・［HIF3H-50PB-2.54DSA］（ヒロセ）５０ピン×１個		 ￥2,200円
コネクタセット（*1）
（ソケットタイプ）		 CNS-RX63N/FPGA ・［HIF3H-60DA-2.54DSA］（ヒロセ）６０ピン×２個
・［HIF3H-50DA-2.54DSA］（ヒロセ）５０ピン×１個		 ￥3,300円
＜RX63N+CPLD＞
コネクタセット（*1）
（ピンタイプ）		 CNP-RX63N/CPLD ・［HIF3H-60PB-2.54DSA］（ヒロセ）６０ピン×２個
・［HIF3H-50PB-2.54DSA］（ヒロセ）５０ピン×１個		 ￥2,200円
コネクタセット（*1）
（ソケットタイプ）		 CNS-RX63N/CPLD ・［HIF3H-60DA-2.54DSA］（ヒロセ）６０ピン×２個
・［HIF3H-50DA-2.54DSA］（ヒロセ）５０ピン×１個		 ￥3,300円

（*1）マイコンボードを評価ボードやコネクタ変換ボードに接続するには【ピンタイプ】のコネクタセットをご使用ください。

◆購入金額が１万円未満の場合は別途送料がかかります。
　→ヤマト運輸の「ネコポス」サービスにて配送致します。配送料￥440円（税込）

セパレータ「開発環境」
デバッグツール

ルネサス RXマイコン用コンパイラ ＋ デバッグツール

Ｃコンパイラ バンドル
対象ボード MP-RX63N/FPGA-01
MP-RX63N/CPLD-01
MP-RX63N-01
製品概要 「Ｃコンパイラバンドル」は、「ルネサスマイコン用Cコンパイラ（RXファミリ用C/C++コンパイラパッケージ）」と「エーワン H-debugger AH7000標準セット」をバンドルしたお得な商品です。
価格

【Cコンパイラ バンドル（HEW4版）】
　　＜セット内容＞
　　・「ルネサスマイコン用Cコンパイラ（RXファミリ用C/C++コンパイラパッケージ：High-performance
　　　Embedded Workshop版）V1.02.00」
　　・「エーワン H-debugger AH7000標準セット」
　　　＜型番＞
　　　RCRXHew4-AH7000
　　　＜価格＞
　　　￥250,800円（税込）
　　・「エーワン H-debugger AH8000標準セット」
　　　＜型番＞
　　　RCRXHew4-AH8000
　　　＜価格＞
　　　￥261,800円（税込）
　
【Cコンパイラ バンドル（CubeSuite+/CS+版）】
　　＜セット内容＞
　　・「ルネサスマイコン用Cコンパイラ（RXファミリ用C/C++コンパイラパッケージ：CubeSuite+/CS+版）
　　　　V3.01 RxV2」
　　・「エーワン H-debugger AH7000標準セット」
　　　＜型番＞
　　　RCRXCube-AH7000
　　　＜価格＞
　　　￥250,800円（税込）
　　・「エーワン H-debugger AH8000標準セット」
　　　＜型番＞
　　　RCRXCS-AH8000
　　　＜価格＞
　　　￥261,800円（税込）
ご購入 エーワン（株）
組込みOS/ミドルウェア

組込みOS ＋ ミドルウェア

NORTi Professional
対象ボード MP-RX63N/FPGA-01
MP-RX63N/CPLD-01
MP-RX63N-01
製品概要 「NORTi Professional」は、組み込み用OSの国内標準であるμITRON4.0仕様に準拠し、採用実績も多いミスポ開発のリアルタイムOSです。TCP/IPプロトコルスタックも標準搭載しております。
価格

【NORTi Professional（RX600/RXC）】
　　＜型番＞
　　NPR-HRX-AON （RX63N版、１ユーザー）
　　＜価格＞
　　￥217,800円（税込）

※使用者１名用のライセンスで、プロジェクトや組み込み台数の制限なし
ご購入 エーワン（株）

ミドルウェア

USB Functionスタック
対象ボード MP-RX63N/FPGA-01
MP-RX63N/CPLD-01
MP-RX63N-01
製品概要 「USB Functionスタック」は、USBデバイス側のファームウェアとパソコンのドライバーを使いやすくまとめたライブラリーです。
価格

【USB Functionスタック（RX63N/RXC）】
　＜型番＞
　　ITFUSBLib-RX63N
　＜価格＞
　　￥103,400円（税込）

※１プロジェクト　１ラインセンス（プロジェクト内の数量制限なし）
※２年目以降にサポートが必要な場合は、「追加保守」をご購入ください。
　　「追加保守」代金：￥13,200円（税込）
ご購入 エーワン（株）

ミドルウェア

各種USB接続対応ミドルウェア(MatrixQuestUSBシリーズ)
対象ボード MP-RX63N/FPGA-01
MP-RX63N/CPLD-01
MP-RX63N-01
製品概要 「MatrixQuestUSBシリーズ」はUSBホスト、ファンクション機能を実現するためのミドルウェア製品となります
本ミドルウェアをご利用いただくことで各種USBデバイスとの接続が可能です。
MSC,CDC等のクラスドライバも多数準備しております。
また一部のコントローラではUSBメモリ接続専用のパッケージ製品も準備しております。
MP-RX63N(RX63N)での動作実績がございます。
製品名

・MatrixQuestUSB/host,MatrixQuestUSB/lite(USBホストドライバ)
・MatrixQuestUSB/func (USBファンクションドライバ)

プロジェクトライセンス：有償
ご購入 （株）東光高岳にお問い合わせ下さい。
セパレータ「アクセサリ」
◇アクセサリはお客様にてご用意ください。
　
推奨品 対応ボード
USB-シリアル変換ケーブル

【1ポートUSB-NullモデムRS232Cシリアル変換ケーブル】

　■メーカー　　　　　　：StarTech.com
　■メーカー型番　　　　：ICUSB232FTN
　■仕様
　　・1 - USB A オス
　　・1 - DB-9（D-Sub 9ピン） メス
　■参考資料
　　・マニュアル
 EV-RX-01
EV-RX/RZ-01

▲
TOP
