ROBinシリーズ | Renesas Synergy™搭載マイコンボード「MP-S5D9-01」

Renesas Synergy^™搭載マイコンボード　　　　RoHS対応

MP-S5D9-01価格(open price)

＞ご購入はこちら

MP-S5D9-01は、ルネサスエレクトロニクス製マイクロコンピュータ「S5D9」 (Arm^® Cortex^®-M4)を搭載した汎用小型マイコンボードです。
Renesas Synergy^™プラットフォームにより開発コストが飛躍的に低減します。
S5シリーズは幅広い接続性を必要とするHMIアプリケーションに最適な処理パフォーマンスを提供し、PTPコントローラーを備えたイーサネットをサポートし、最大2MBのフラッシュメモリと640KBのSRAMを提供します。アナログ処理用のプログラマブルゲインアンプによるアナログ信号調整、TFTLCDコントローラーによるカラーグラフィックス、および2D描画エンジンを提供します。

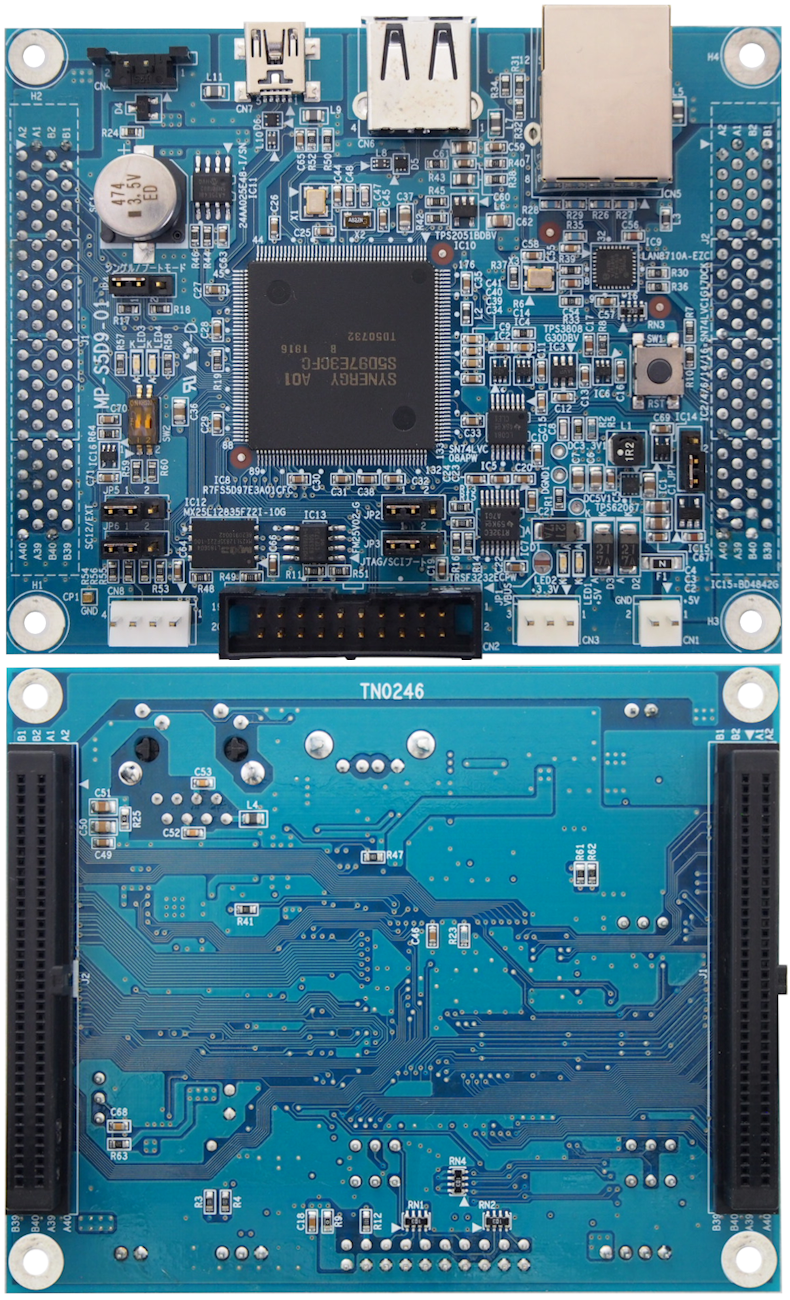

＜画像クリックすると拡大表示されます。＞

特長
仕様
ブロック図
開発環境
ダウンロード
製品内容

特長

動作周波数最大120MHz
MCU用ｼﾘｱﾙFlashROM（16Mﾊﾞｲﾄ）、FRAM（32Kﾊﾞｲﾄ）搭載
JTAG I/F 搭載
SCIﾌﾞｰﾄI/F 搭載
EthernetI/F 搭載
USB I/F（HOST、FUNCTION）搭載
拡張コネクタへ必要な信号線を引き出してありますので、I/O等の接続が容易です
回路図をすべて公開、教育用や研修用にも適しています

仕様

機　能	仕　様
MCU	S5D9 マイコン（R7FS5D97E3A01CFC：ルネサス）　Arm^® Cortex^®-M4 プロセッサ搭載　パッケージ：QFP176ピン
クロック	メインクロック　　：24MHz（水晶発振器）ＭＣＵクロック　　：最大120MHz 外部バスクロック　：最大120MHz 高速周辺クロック　：120MHz 低速周辺クロック　：60MHz ＲＴＣ用クロック　：32.768KHz（水晶振動子）
メモリ	2MバイトCPU内蔵Flash 128Mビット　シリアルFlashROM　（MX25L12835FZ2I-10G：MACRONIX相当品） 256Kビット　FRAM　（FM25V02-G：Cypress　相当品） MACアドレス付　2KビットEEPROM　（24AA025E48-I/SN：Microchip） 640KバイトCPU内蔵RAM
ＲＴＣ	MCU内臓リアルタイムクロックを使用　電源OFF時スーパーキャパシタでバックアップ　バックアップ用コネクタ搭載
ＵＳＢ　Ｉ／Ｆ	MCU内蔵USBコントローラを使用　ホスト側：ハイスピード、フルスピード、ロースピード対応　　　1ch 　ファンクション側：フルスピード、ロースピード対応　　　1ch
Ethernet I/F	MCU内蔵イーサネットコントローラ　Ch0を使用　10Mbps、100Mbps転送に対応　PHY-LSI：LAN8710A（Microchip）
リセット	外部へリセット信号出力／外部からリセット信号入力が可能
電源電圧監視	供給電源DC5Vを監視、電圧降下+4.5Vを検出し、マイコンにNMI割り込みが可能。また、外部からのNMI入力が可能。 JP７ショ－トバーにより有効／無効切替え
ＬＥＤ	電源LED　2個（5V，3.3V）汎用LED　2個（マイコンI/Oポートに接続）
スイッチ	汎用2ビットDIPスイッチ　1個（マイコン I/Oポートに接続）リセット用タクタイルスイッチ　1個
拡張用コネクタ	80ピン　1.27ピッチ　2個（HIF6A-80DA-1.27DSA(71)：ヒロセ）
電源	DC5V±5%
消費電流	電源電圧　5Ｖ　　：Typ　約80mA 　　デモソフト動作時
使用条件	温度0℃～60℃（結露なき事） ※－20℃～70℃ご希望の場合はご相談ください。
寸法	100×80mm

ブロック図

開発環境

MCUメーカー	ルネサスエレクトロニクス（株）	S5D9 Renesas Synergy^™マイクロコントローラファミリの中で製品コストと機能・性能のバランスに優れたS5D9 MCUグループは、幅広い接続性を必要とするHMIアプリケーションに最適です。　万が一の安全策でファームウェアのアップデートに安全なメモリ冗長性を実装し、暗号化アルゴリズムのハードウェア・アクセラレーションを使用して安全なデータストレージと通信を可能にします。	－
開発ツール	ルネサスエレクトロニクス（株）	e² studio (ルネサス製デバイスに対応した"Eclipse"ベースの統合開発環境） e² studio（イースクウェアスタジオ）は、オープンソースの統合開発環境"Eclipse"と、C/C++言語開発を可能とするCDT（C/C++　Development Tooling）プラグインをベースとし、ルネサス製デバイスファミリに対応した統合開発環境ツールです。ルネサス製ツールの他、 GNUツールやパートナーツールを含めた、複数のコンパイラ、デバッグツールを選択できます。 Eclipse CDT標準の強力なエディタ、プロジェクト管理ツールに加え、ルネサスツールとしてのさまざまな拡張機能を備えています。	無償
開発ツール	IARシステムズ（株）	IAR Embedded Workbench® for Renesas Synergy™ IAR Embedded Workbench^®は、世界でもっとも広く使われている組み込みシステム向け開発環境です。Renesas Synergy^™ プラットフォームと完全に統合されています。 IAR Embedded Workbench^® for Renesas Synergy^™は、ルネサス製スタンドアロンツールのRenesas Synergy^™ Standalone Configurator（SSC）と連携して、動作します。	有償
デバッグツール	SEGGER （株）エンビテック	J-Link Debug Probes 対応IDE(e2studio / EWARM) J-Link シリーズデバッグプローブは、RX、RZファミリのマイコンでの高機能なデバッグ操作をサポートします。新デバイスに対応した最新版のJ-Linkソフトウエア・ファームウエアはいつでも無償ダウンロードが可能です。J-Link専用のGDBServerプログラムでEclipseベースの開発環境でも使用可能です。	有償
デバッグツール	IARシステムズ（株）	I-jet JTAGエミュレータ　対応IDE(EWARM) 統合開発環境IAR Embedded WorkbenchとJTAGエミュレータの組み合わせにより、強力なデバッグ機能と効率の良い開発が可能になります。I-jet Trace for Arm^® Cortex^®-A/R/MはArm^® CoreSight^™デバッグインターフェースを実装したデバイス向けに広範なデバッグおよびトレース機能を提供する強力なプローブです	有償

ダウンロード

製品マニュアル


タイトル	Rev.	ファイル名	サイズ(MB)
ハードウェアマニュアル	Rev1.00	MP-S5D9-01_manual.pdf	2.9

アプリケーションノート　【開発環境・デバッグ環境】


タイトル		Rev.	ファイル名	サイズ(MB)
e2studio	エーワン製サンプルをe2studioにインポートする方法	Rev3.00.00	e2studio_synergy_Import.pdf	1.5
EWARM	エーワン製サンプルをewarmにインポートする方法	Rev2.00.00	ewarm_synergy_Import.pdf	1.6

アプリケーションノート　【サンプルプログラム】


タイトル [ Azure RTOS(SSP Ver2.4.0) ]		Rev.	ファイル名	サイズ(MB)
e2studio	MP基板デバイスの全サンプル(Azure RTOS対応)	Rev1.00.10	S5D9_e2std_demo.pdf	0.7
	DCブラシレスモータ制御（HAL/Azure RTOS対応）	Rev1.00.00	S5D9_e2std_BLDC.pdf	0.6
	CANループバック通信（HAL/Azure RTOS対応）	Rev1.00.00	S5D9_e2std_CAN.pdf	0.5
	E2PROMのRead/Write（HAL/Azure RTOS対応）	Rev1.00.10	S5D9_e2std_E2P.pdf	0.7
	エンコーダ入力（HAL/Azure RTOS対応）	Rev1.00.00	S5D9_e2std_ENC.pdf	0.5
	評価基板上SW入力とLED出力（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_EV_SW_LED.pdf	0.4
	グラフィックLCD表示（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_GLCDC.pdf	0.4
	LVD制御（HAL対応）	Rev1.00.10	S5D9_e2std_LVD.pdf	0.6
	MikroBusのLED表示・IRQ（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_MikroBUS.pdf	0.5
	NMI制御（HAL/Azure RTOS対応）	Rev1.00.00	S5D9_e2std_NMI_FRAM.pdf	0.5
	RTC制御（HAL/Azure RTOS対応）	Rev1.00.10	S5D9_e2std_RTC.pdf	0.6
	SCI制御（HAL/Azure RTOS対応）	Rev1.00.10	S5D9_e2std_SCI.pdf	0.6
	FlashROM-Read/Write制御（HAL/Azure RTOS対応）	Rev1.00.10	S5D9_e2std_sFLASH.pdf	0.7
	FRAM-Read/Write制御（HAL/Azure RTOS対応）	Rev1.00.10	S5D9_e2std_sFRAM.pdf	0.7
	USB-Function CDC-ACM通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_USBX_CDC_ACM.pdf	1.2
	USB-Host USBメモリRead/Write制御（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_USBX_HMSC_Host.pdf	0.7
	WiFiモジュールGT202をPMODA/B/Cに接続したDHCP/TCP通信（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_1_DHCP_ TCP.pdf	0.9
	WiFiモジュールGT202をPMODAに接続したDHCP/UDP通信（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_1_DHCP_ UDP.pdf	0.6
	WiFiモジュールGT202をPMODAに接続したDHCP/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_2_DHCP_ HTTP.pdf	0.5
	WiFiモジュールGT202をPMODAに接続したDHCP/TCP通信/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_2_DHCP_ TCP_HTTP.pdf	0.7
	WiFiモジュールGT202をPMODAに接続したDHCP/UDP通信/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_2_DHCP_ UDP_HTTP.pdf	0.7
	WiFiモジュールGT202をPMODAに接続した固定IP/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_3_HTTP.pdf	0.5
	WiFiモジュールGT202をPMODAに接続した固定IP/TCP通信/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_3_TCP_ HTTP.pdf	0.7
	WiFiモジュールGT202をPMODAに接続した固定IP/UDP通信/HTTP処理（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WiFi_NetX_3_UDP_ HTTP.pdf	0.7
	有線LAN接続したDHCP/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ HTTP.pdf	0.7
	有線LAN接続したDHCP/TCP通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ TCP.pdf	0.8
	有線LAN接続したDHCP/TCP-SCE7[AES]通信（Azure RTOS対応）	Rev1.10.00	S5D9_e2std_WIRE_NetX_1_DHCP_ TCP_AES.pdf	5.0
	有線LAN接続したDHCP/TCP-SCE7[RSA]通信（Azure RTOS対応）	Rev1.00.00	S5D9_e2std_WIRE_NetX_1_DHCP_ TCP_RSA.pdf	7.6
	有線LAN接続したDHCP/TCP通信/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ TCP_HTTP.pdf	0.8
	有線LAN接続したDHCP/UDP通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ UDP.pdf	0.8
	有線LAN接続したDHCP/UDP-SCE7[AES]通信（Azure RTOS対応）	Rev1.10.00	S5D9_e2std_WIRE_NetX_1_DHCP_ UDP_AES.pdf	5.0
	有線LAN接続したDHCP/UDP-SCE7[RSA]通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ UDP_RSA.pdf	8.3
	有線LAN接続したDHCP/UDP通信/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_1_DHCP_ UDP_HTTP.pdf	0.8
	有線LAN接続した固定IP/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_2_HTTP.pdf	0.7
	有線LAN接続した固定IP/TCP通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_2_TCP.pdf	0.8
	有線LAN接続した固定IP/TCP通信/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_2_TCP_ HTTP.pdf	0.8
	有線LAN接続した固定IP/UDP通信（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_2_UDP.pdf	0.8
	有線LAN接続した固定IP/UDP通信/HTTP処理（Azure RTOS対応）	Rev1.00.10	S5D9_e2std_WIRE_NetX_2_UDP_ HTTP.pdf	0.8
e2studio	旧バージョンのアプリケーションノート一式（SSP Ver2.3.0）	----------	S5D9_e2std_SSP2_3_0_Note.zip	24.0
	旧バージョンのアプリケーションノート一式（SSP Ver2.0.0）	----------	S5D9_e2std_SSP2_0_0_Note.zip	17.0
	旧バージョンのアプリケーションノート一式（SSP Ver1.7.8）	----------	S5D9_e2std_SSP1_7_8_Note.zip	17.0
タイトル [ ThreadX(SSP Ver1.5.3) ]		Rev.	ファイル名	サイズ(MB)
EWARM	DCブラシレスモータ制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_BLDC.pdf	0.7
	CANループバック通信（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_CAN.pdf	0.7
	E2PROMのRead/Write（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_E2P.pdf	0.7
	エンコーダ入力（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_ENC.pdf	0.6
	評価基板上SW入力とLED出力（ThreadX対応）	Rev1.00.00	S5D9_ewarm_EV_SW_LED.pdf	0.5
	グラフィックLCD表示（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_GLCDC.pdf	0.6
	LVD制御（HAL対応）	Rev1.00.00	S5D9_ewarm_LVD.pdf	0.6
	MikroBusのLED表示・IRQ（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_MikroBUS.pdf	0.6
	NMI制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_NMI_FRAM.pdf	0.6
	RTC制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_RTC.pdf	0.6
	SCI制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_SCI.pdf	0.6
	FlashROM-Read/Write制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_sFLASH.pdf	0.7
	FRAM-Read/Write制御（HAL/ThreadX対応）	Rev1.00.00	S5D9_ewarm_sFRAM.pdf	0.7
	USB-Function CDC-ACM通信（ThreadX対応）	Rev1.00.00	S5D9_ewarm_USBX_CDC_ACM.pdf	1.3
	USB-Host USBメモリRead/Write制御（ThreadX対応）	Rev1.00.00	S5D9_ewarm_USBX_HMSC_Host.pdf	0.8
	WiFiモジュールGT202をPMODA/B/Cに接続したDHCP/ソケット通信（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WiFi_NetX_1.pdf	1.3
	WiFiモジュールGT202をPMODAに接続したDHCP/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WiFi_NetX_2_DHCP_ HTTP.pdf	0.8
	WiFiモジュールGT202をPMODAに接続したDHCP/ソケット通信/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WiFi_NetX_2_DHCP_ Socket_HTTP.pdf	1.0
	WiFiモジュールGT202をPMODAに接続した固定IP/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WiFi_NetX_3_HTTP.pdf	0.7
	WiFiモジュールGT202をPMODAに接続した固定IP/ソケット通信/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WiFi_NetX_3_Socket_ HTTP.pdf	1.0
	有線LAN接続したDHCP/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WIRE_NetX_1_DHCP_ HTTP.pdf	0.7
	有線LAN接続したDHCP/ソケット通信（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WIRE_NetX_1_DHCP_ Socket.pdf	0.9
	有線LAN接続したDHCP/ソケット通信/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WIRE_NetX_1_DHCP_ Socket_HTTP.pdf	1.0
	有線LAN接続した固定IP/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WIRE_NetX_2_HTTP.pdf	0.7
	有線LAN接続した固定IP/ソケット通信/HTTP処理（ThreadX対応）	Rev1.00.00	S5D9_ewarm_WIRE_NetX_2_Socket_ HTTP.pdf	1.0

製品内容

マイコンボード　＜1枚＞
CD-ROM　＜1枚＞
電源ケーブル（5V用）　＜1本＞
